综合管廊检测
应用背景
地下管廊，就是地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理， 是保障城市运行的重要基础设施和“生命线”。管廊使城市地下空间得到了充分的利用，有效的减小市政管网的维修成本，解决传统地下管线维修困难的问题，也便于对市政管线的统一管理与协调。
应用优势
高精度三维数据
与设计模型精准测量对比
全方位数据存档
逆向建模
方案流程

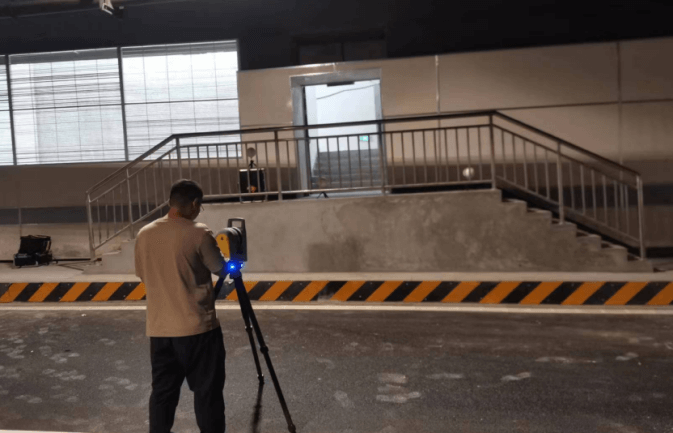

外业扫描 根据现场情况，采用天宝X7扫描仪，对管廊进行扫描，（X7扫描时间为2分35秒，包含高清全景影像拍摄）间隔10米进行搬站扫描。 并通过靶球进行点云拼接。X7扫描仪具有全自动校准、全自动整平、全自动拼接等独特功能。

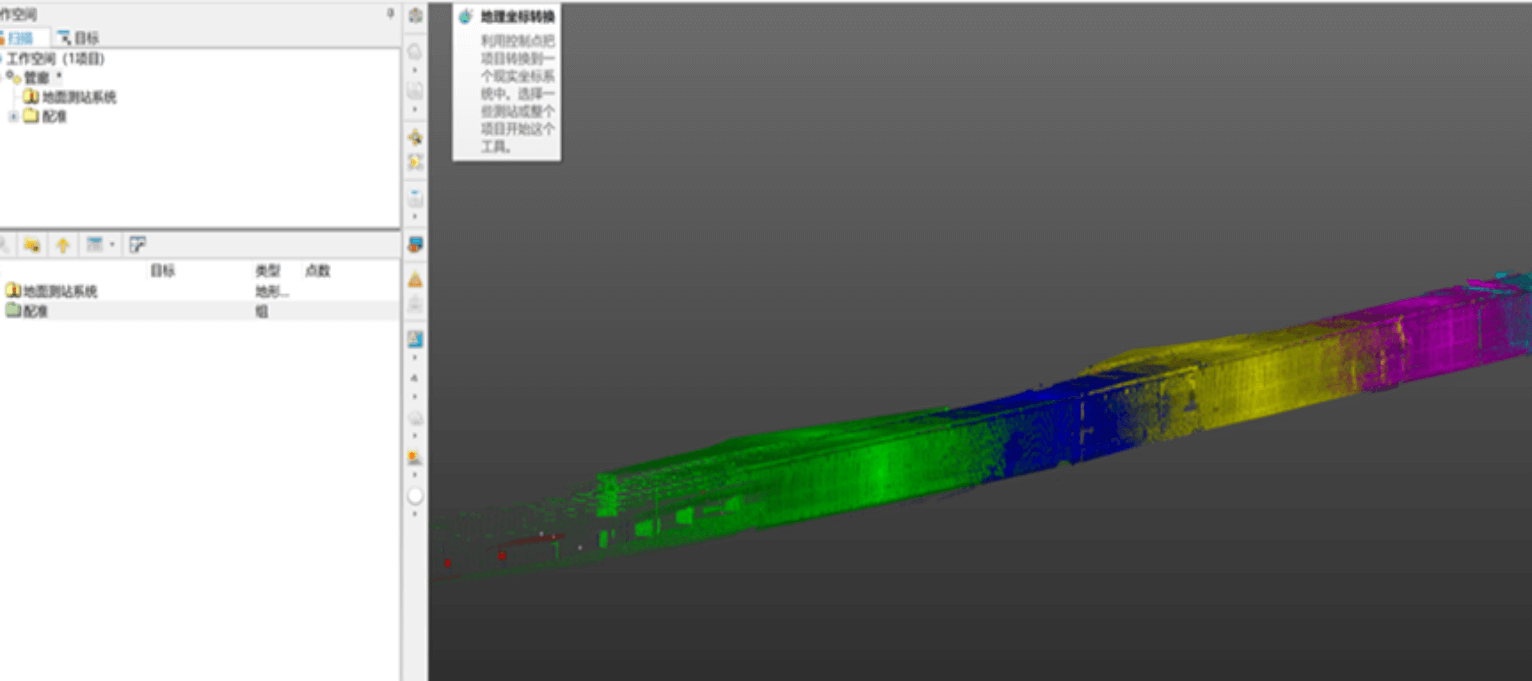

内业处理 在扫描过程中，通过设置标靶球，完成站与站之间的特征点设置，并进行点云拼接。拼接完成后，可将管廊控制点，输入到点云中，进行地理坐标转换，得到带有真实坐标的点云数据。本次项目扫描15公里； 平均1-2公里一段，拼接精度达到3mm以内；绝对坐标精度达到3-5CM。

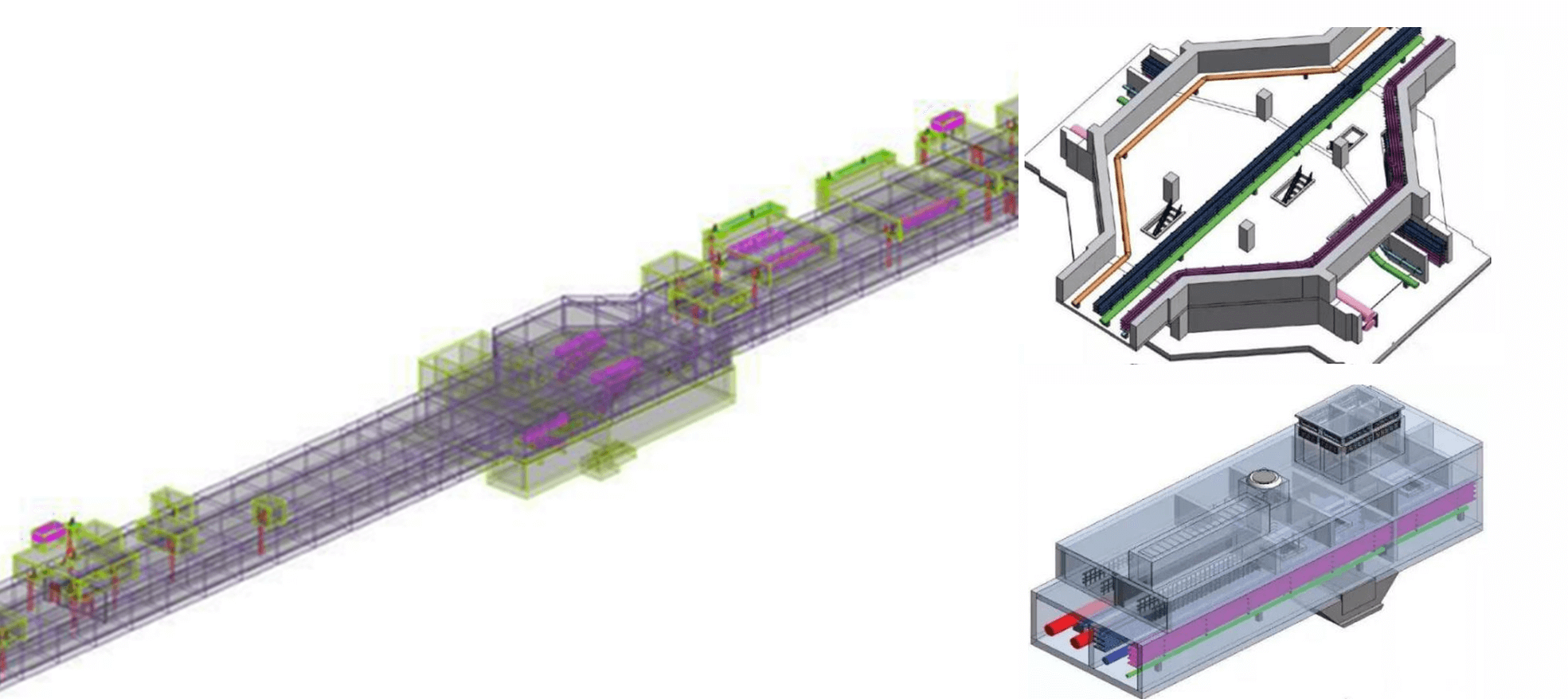

点云建模 将匹配后的点云输出到建模软件中，进行建模工作1-2公里一段，拼接精度达到3mm以内；绝对坐标精度达到3-5CM。
方案总结
通过以上三维扫描+建模的方式，我们将专业、抽象的资料转化成了形象、直观的管廊三维模型，为相关部门提供真实的、可视化的模型数据。通过对模型数据进行平台化，可配置多种管理流程，方便管廊的安全，设施维护等管理。
