室内外一体化扫描建模
应用背景
随着时间的流逝，许多居民小区出现了不同程度的外立面老化，配套设施落后，漏水等突出问题。所以一些老旧小区的硬件设施亟需进行改造。 三维激光扫描技术应用于老旧小区过程中，能够快速、高效、高精度的获取测量目标的表面三维数据，进而快速、高效的获取旧建筑物的精准平面图、立面图和剖面图，为老旧小区的方案设计、工程量计算、造价等提供了数据基础。
应用优势
高精度三维数据
减少工作量，提升效率
三维立体数据存档
多种数据报告形式
方案流程

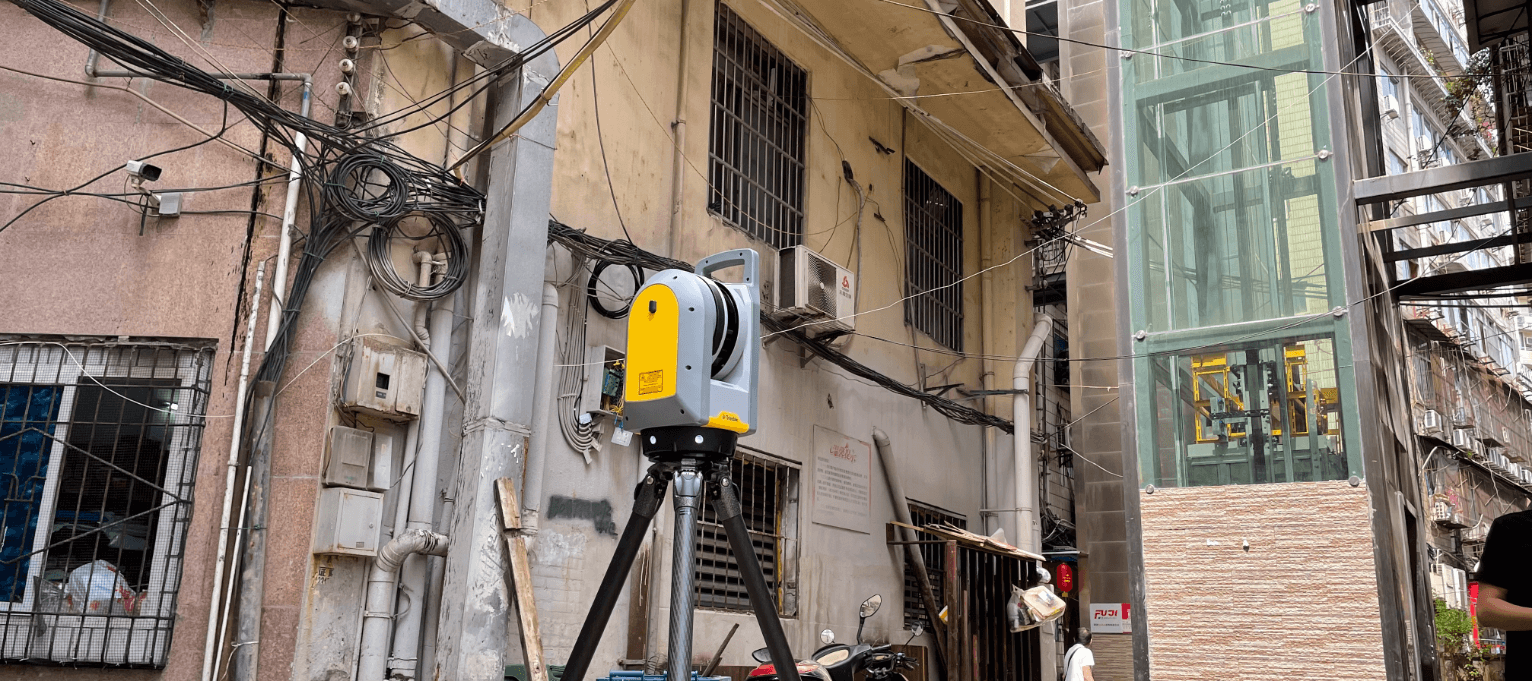

外业扫描 TrimbleX7精度可靠、操作简单，仅需一键即可完成自动校准，自动整平，扫描，拍照，数据下载，配准，非专业人士经过简单培训即可获取专业的成果。 在外业扫描过程中，TrimbleX7搭配手簿，外业现场即可自动拼接数据，可以让我们现场查看项目完整数据，确保无遗漏，避免返工。

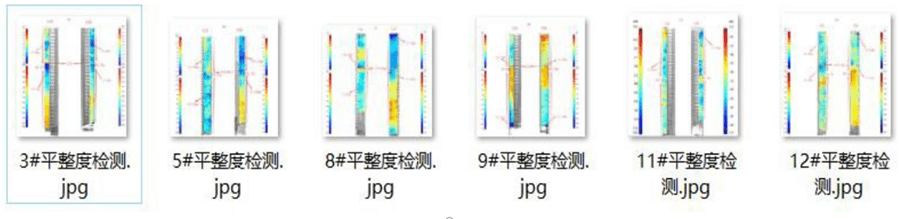

内业处理 扫描完成的点云在后处理软件中，提取出待检测区域数据进行平整度、垂直度整体检测，检定变形区域，然后对变形超限区域进行单独检测，利用多期数据分别提取基层表面，变形区域底层表面、层间厚度，分析形变原因。

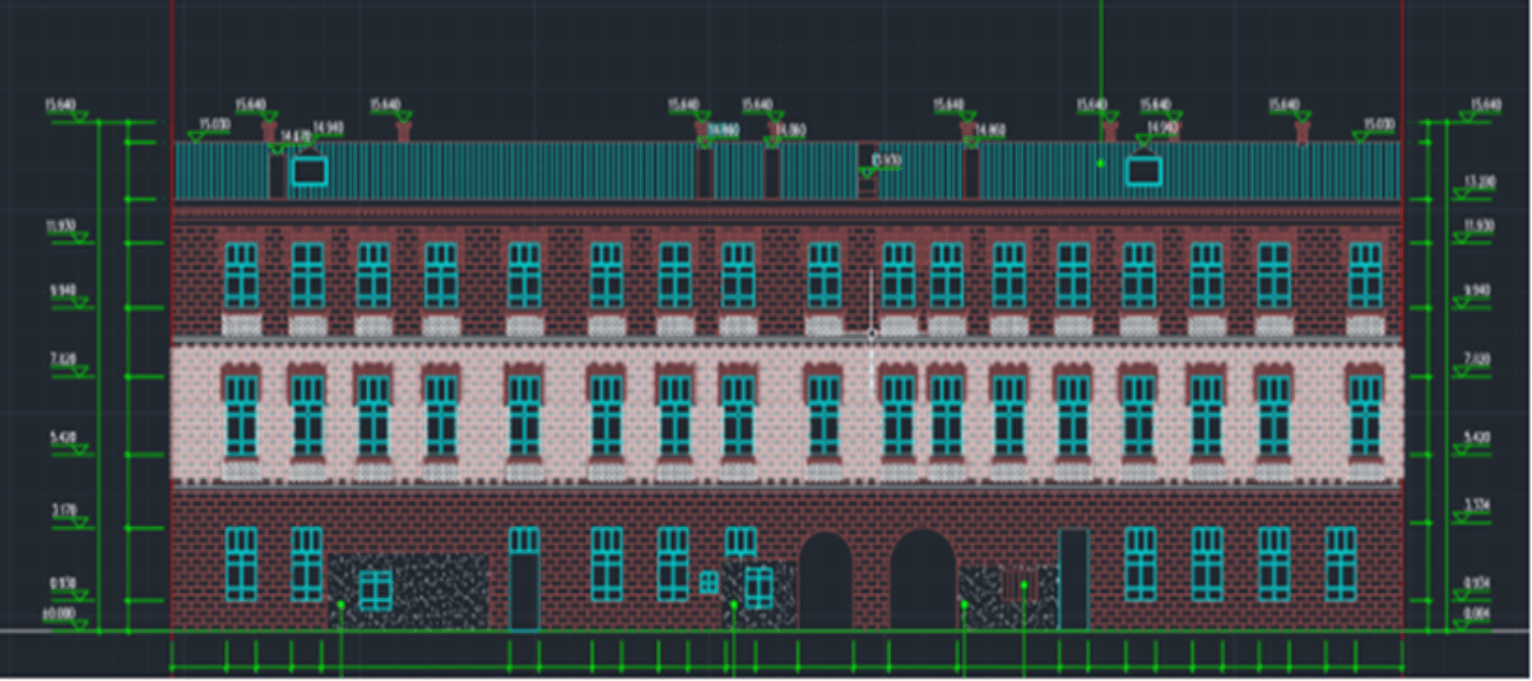

点云建模 在点云处理软件中导出RCP点云文件格式，在CAD中进行图形绘制，成果包括室外、室内平面图，以及户型图等多种成果数据。
方案总结
通过三维扫描的方式，将需要进行测量的房建等现场数据，通过点云方式进行展示，并通过后处理软件进行相应数据检测，数据测量， 相比传统测量方式，大大提升了工作效率，同时，也避免了因为测量数据的不全，二次返回现场的重复工作，对于整个室内外测量与检测带来了新的技术方向。
