涉铁隧道、盾构检测
应用背景
三维激光扫描系统是一种现代化的高效工具，用于采集轨道和周边事物的详细信息。 利用TrimbleX7三维激光扫描仪就可以快速采集精准、高分辨率的三维点云数据，以便用于轨道竣工验收和断面提取/分析、椭圆度、净空分析、限界管理、错台管理、隧道病害分析等。
方案流程
中铁某局城轨公司在广州地铁某线路建设项目中引入了ZMetro软件，应用软件具有自动分析功能，按业主要求进行断面测量与椭圆度检测分析、检查。 自动出具符合《广州市轨道交通三维激光扫描测量技术要求》规范的测量报告，为工程线路位置的检验、核查、调整，线路正线范围内主体结构的验收和质量评估提供有力依据。
成果展示

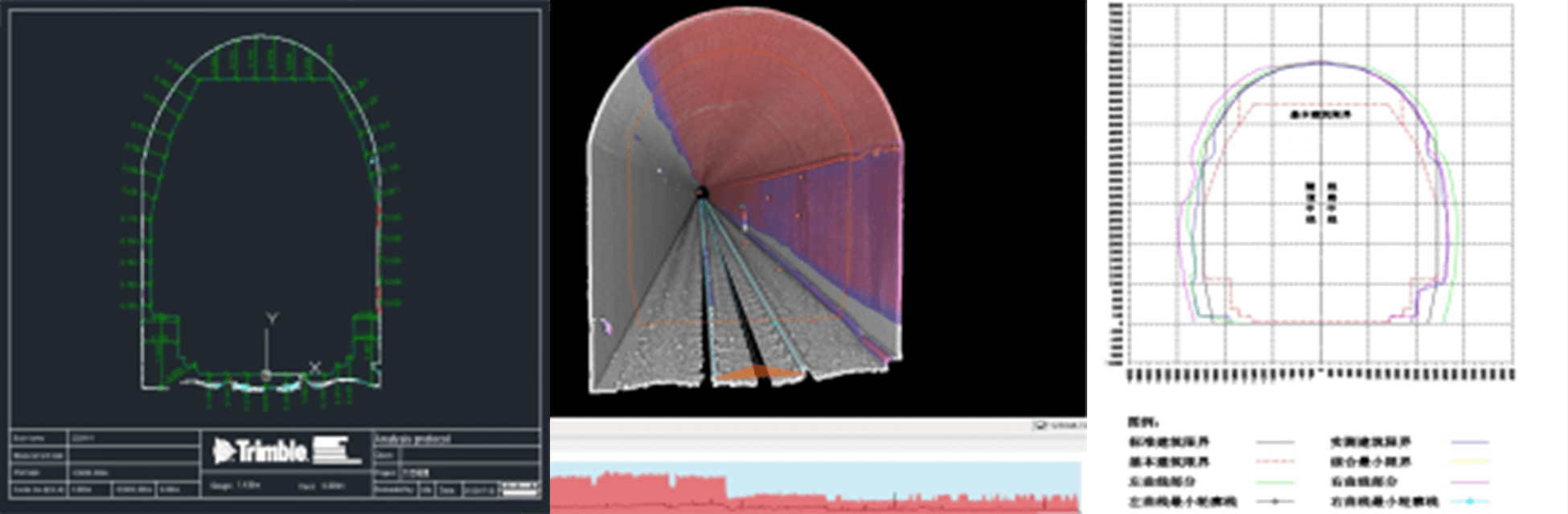

- DXF断面图
- 碰撞测试
- 限界报表
通过扫描获取隧道壁面点云数据及高清正射影像图，利用Zmetro盾构点云的分析软件进行数据处理，得到影响隧道安全的各种数据信息可为今后的盾构隧道的病害检测及修复提供有益参考。

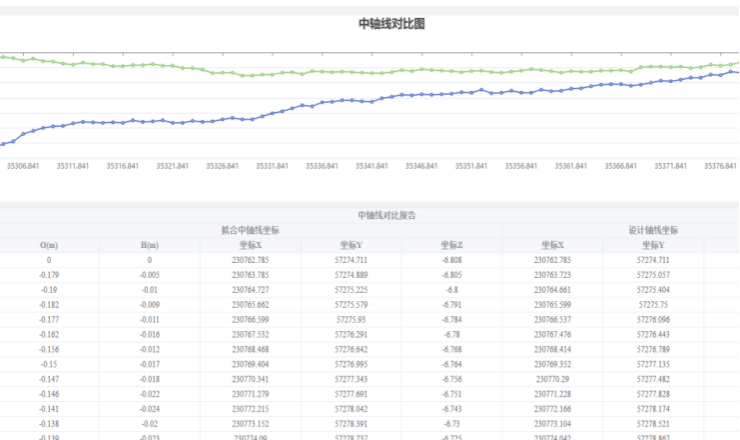

中轴线对比报告

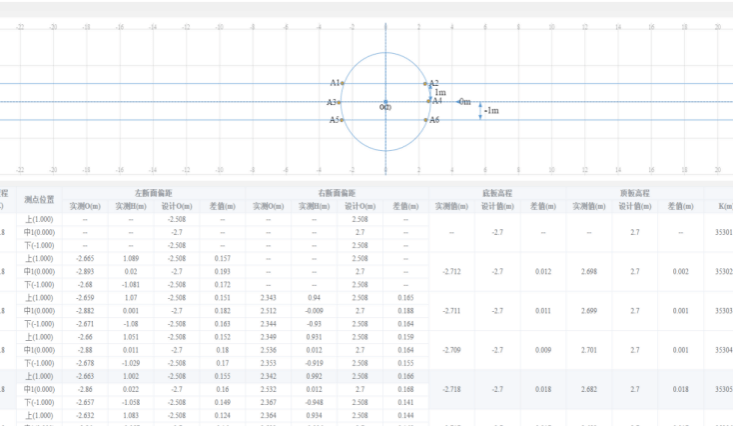

调坡调线测量（八大点）报告

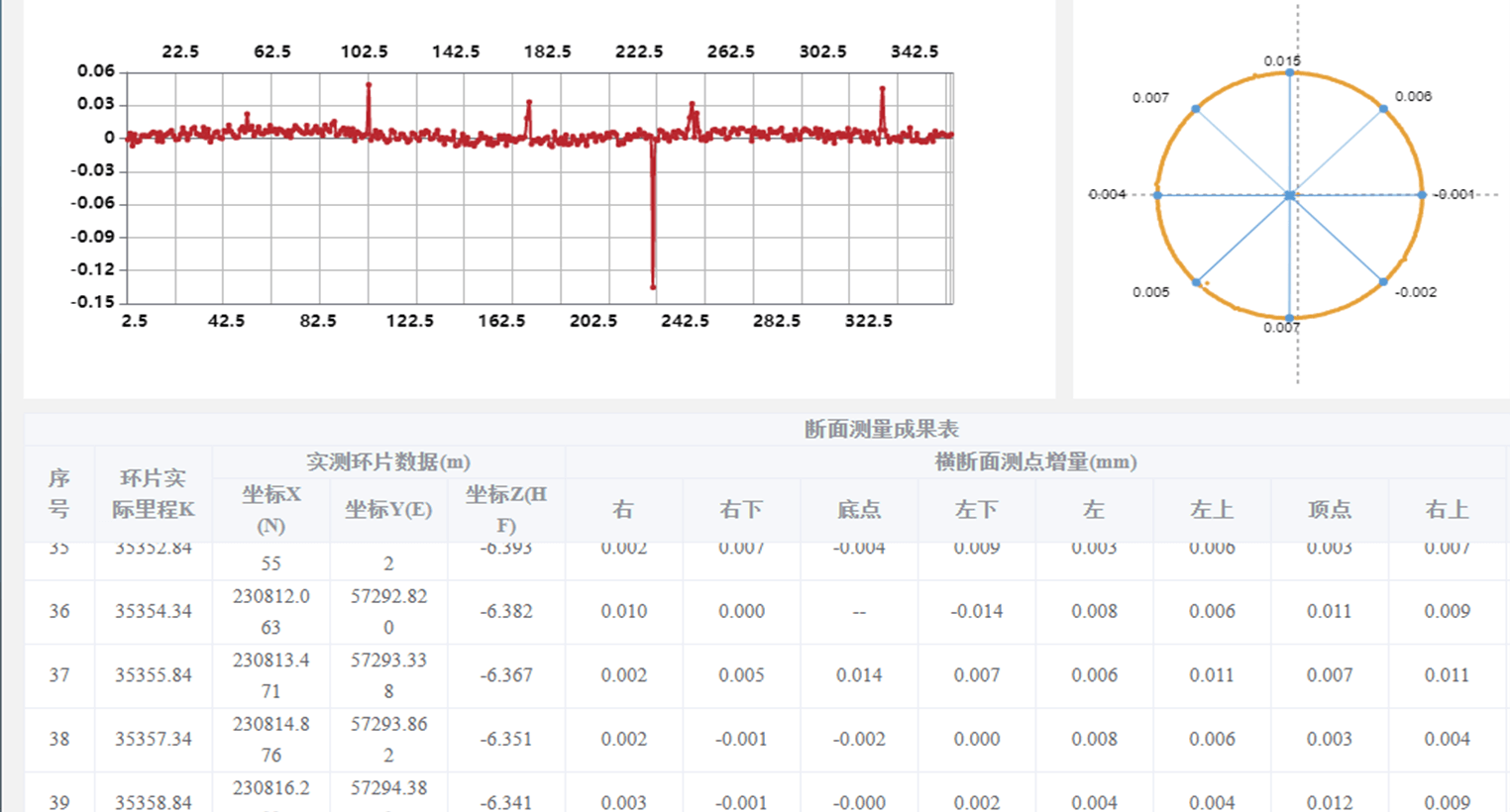

椭圆度报告

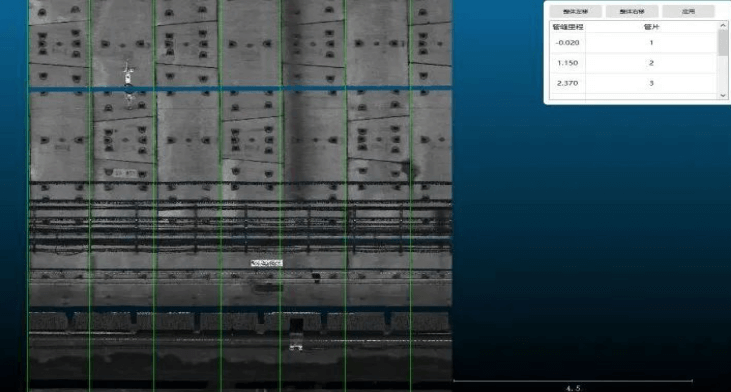

隧道管片自动识别

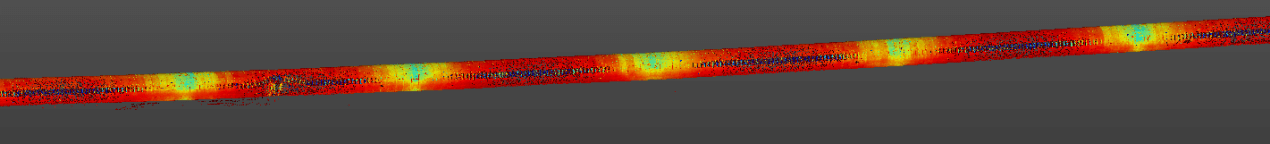

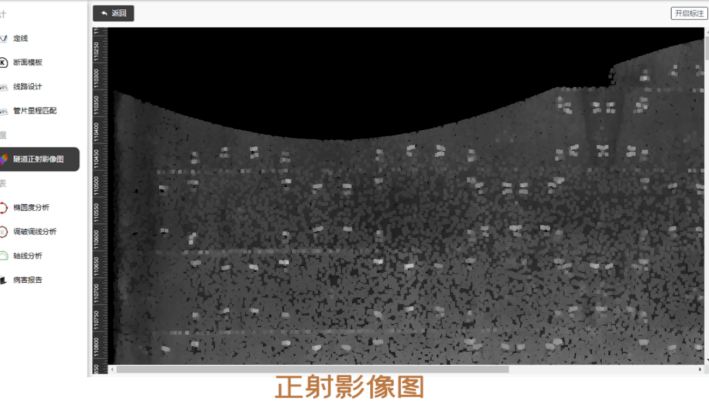

正射影像图（可手动病害标注）

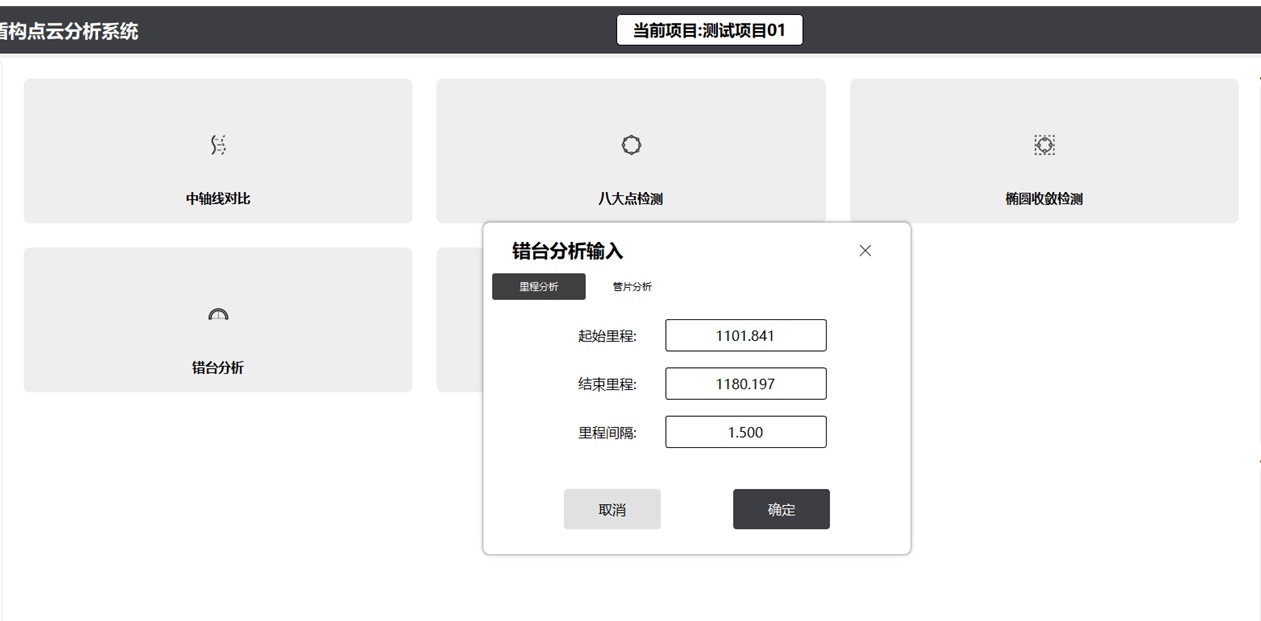

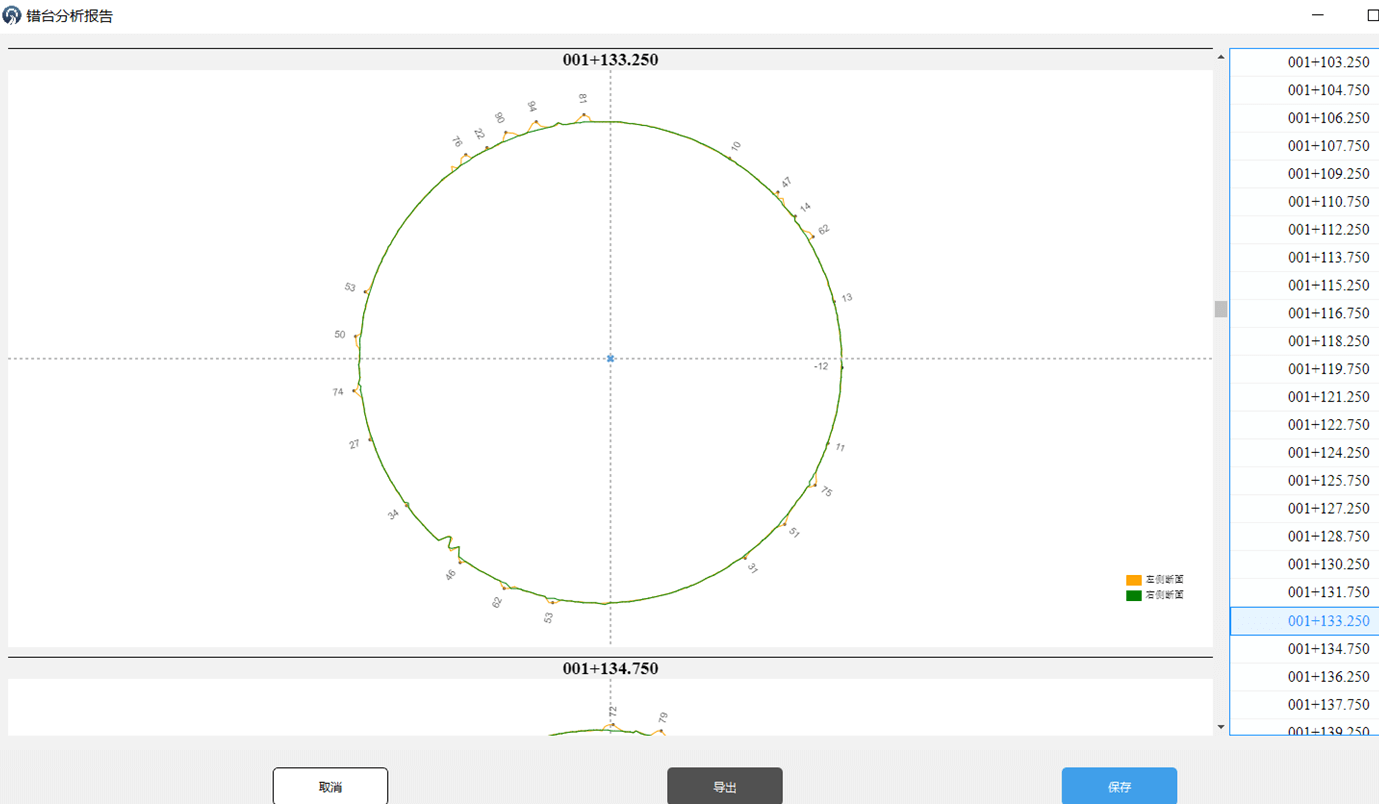

错台分析
方案总结
ZMetro盾构点云分析软件深度参与了盾构隧道智能养护技术攻关项目，以软件的轴线自动识别、管缝自动识别、病害协同标注等核心功能为基础对运营期盾构隧道的智能养护进行定制化支持， 解决了轴线提取、管片号自动识别、在线病害信息标注、巡检病害拍照绑定等问题，且软件支持成果报表定制、用户共创等服务。ZMetro盾构点云分析系统以其为智能养护的综合数据分析与病害报告自动编制提供了强力支持。
